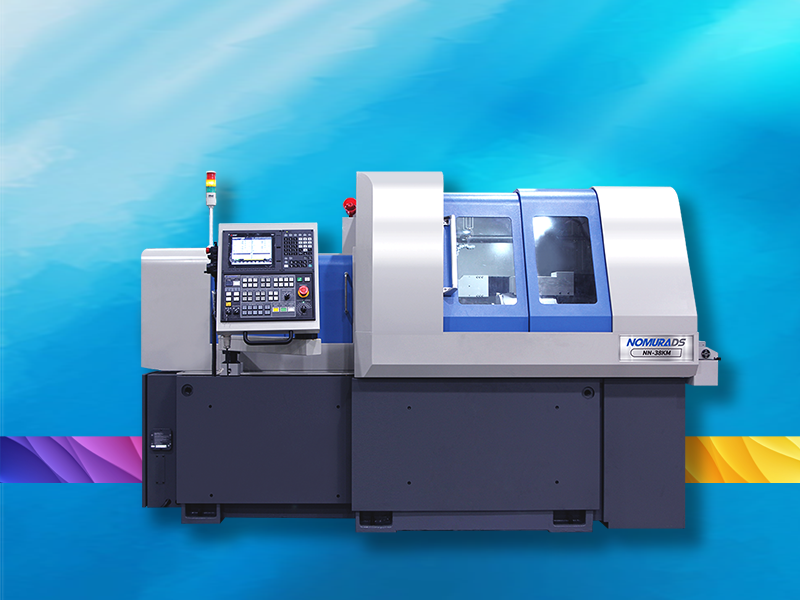

Nomura-DS-NN-38KM

Előnyei:

Moduláris szerszámozás: rugalmas, megbízható, hatékony és rendkívül termelékeny, megbízható kinematika, könnyű forgácseltávolítás. Akár 20 perc alatt könnyedén átalakítható vezetőhüvely.

Kategória:

Specifikációk:

  • Tengelyek száma: 5 (opció: 6: Y2)
  • Tengelyi gyorsjárat:  30 m/min
  • kiadagolható munkadarab hossza: 125 mm
  • GB Mód: 260 mm

Főorsó:

  • Főorsó furatátmérő: 43 mm
  • Max szerszámférőhely: 20
  • Külső szerszámok: 5 (16×150 mm max)
  • Furat szerszámok: 5 (tengelyirányú ER16x3+ER20x2) + 5 hátsó
  • Fúró: 5 (ER16)
  • Fúró fordulatszáma: 6000
  • Fúró teljesítménye: 1.5 kW (Mitsubishi) / 2.2 kW (Fanuc)
  • Max fúrható átmérő: 13 mm
  • Max fúrható menetméret: M12

NC:

  • NC kijelző: 8.4 Color TFT LCD (Mitsubishi) / 10.4 Color TFT LCD (Fanuc)
  • Memória tárhely: 500 KB (Mitsubishi) / 2 MB (Fanuc)
  • Szerszám korrekciós hely: 256 (Mitsubishi) / 128 (Fanuc)

Ellenorsó:

  • Tokmány átmérő: 32 mm
  • Ellenorsó fordulatszám: 8000
  • Ellenorsó teljesítmény: 7.5 / 3.7 kW (Mitsubishi) / 7.5 / 5.5 kW (Fanuc)
  • Max szerszámférőhely: 6 (5 tengely) / 8 (6 tengely)
  • Furat szerszámok: 2 (ER16) (5 tengely) / 4 (ER16) (6 tengely)
  • Fúró fordulatszám: 6000
  • Fúró teljesítmény: 0.9 kW (Mitsubishi) / 1.0 kW (Fanuc)
  • Belső kiesztergáló szerszám: 4 (radiális, ER16)
  • Legkisebb programozható elmozdulás: 0,0001 mm
  • C tengely legkisebb programozható elmozdulása: 0,0001 °

Adatok:

  • Főorsó magassága: 1025 mm
  • Bemeneti áram/teljesítmény: 24 kVA
  • Sűrített levegő igény (nyomás/ felhasználás): 0.6 MPa 45L/min
  • Hűtőfolyadék tartály: 250 l
  • Hűtőfolyadék pumpa: 1,1 kW
  • Kenőanyag tartály: 1,8 l
  • Kenőanyag pumpa: 0,003 kW

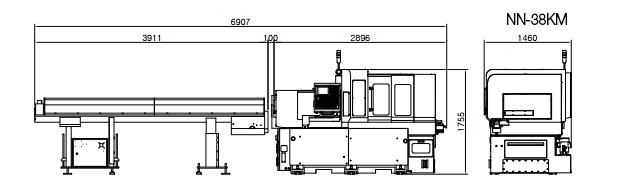

  • Magasság: 1755 mm
  • Súly (alap kiegészítőkkel): 3800 kg

B-tengely

Nem

Leszerelhető vezetőhüvely

Igen

Megmunkálható átmérő

38

Megmunkálható hossz

320

Vezérlő

Fanuc, Mitsubishi

Y-tengely

2
