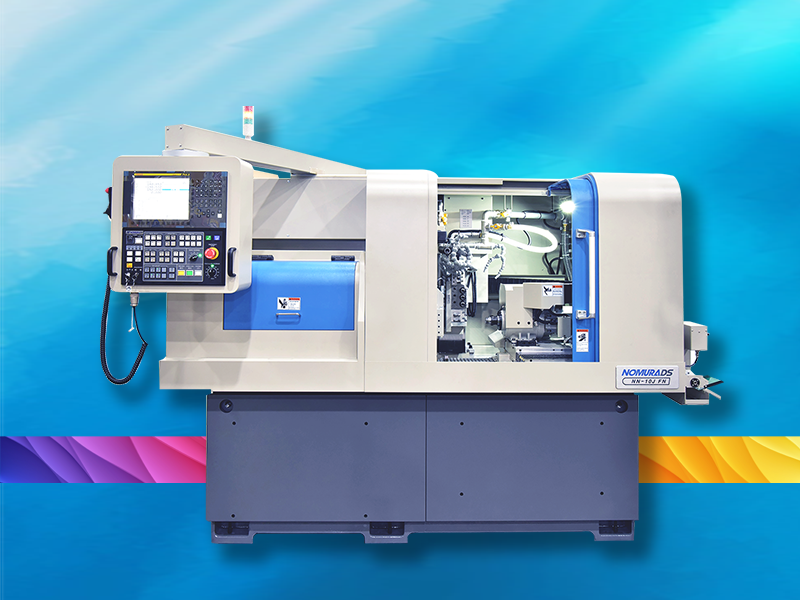

Nomura-DS-NN-32YB3

Előnyei:

Moduláris szerszámozás: rugalmas, megbízható, hatékony és rendkívül termelékeny. Akár 20 perc alatt könnyedén convertible to non guide bush. Minimális hőelváltozás, szinte korlátlan lehetőségek a kihívást jelentő alkatrészek megmunkálására.

Kategória:

Specifikációk:

  • Tengelyek száma: 6
  • Tengelyi gyorsjárat:  30 m/min
  • kiadagolható munkadarab hossza: 93 mm
  • GB Mód: 100 mm

Főorsó:

  • Főorsó furatátmérő: 37 mm
  • Max szerszámférőhely: 20
  • Külső szerszámok: 6 (16 x 150mm)
  • Furat szerszámok: 4 (tengelyirányú, ER16x3 + ER20x1) +4 hátsó
  • Fúró: 6 (radiális, ER20x6)
  • Fúró fordulatszáma: 6000
  • Fúró teljesítménye: 1.5 / 0.55 kW (Mitsubishi) / 1.0 kW (Fanuc)
  • Max fúrható átmérő: 13mm
  • Max fúrható menetméret: M10

NC:

  • NC kijelző: 10.4 Color TFT LCD
  • Memória tárhely: 500 KB (Mitsubishi) / 2 MB (Fanuc)
  • Szerszám korrekciós hely: 256 (Mitsubishi) / 128 (Fanuc)

Ellenorsó:

  • Tokmány átmérő: 32mm
  • Ellenorsó fordulatszám: 8000
  • Ellenorsó teljesítmény: 3.7 / 1.5 kW (Mitsubishi) / 5.5/ 2.2 kW (Fanuc)
  • Max szerszámférőhely: 11
  • Külső szerszámok: 2 (16x150mm)
  • Furat szerszámok: 3 (tengelyiránaú, ER16)
  • Belső hajtott szerszámok: 3 (radiális, ER16)
  • Fúró fordulatszám: 6000
  • Fúró teljesítmény: 1.5 / 0.55 kW (Mitusbishi) / 1.0 kW (Fanuc)
  • Belső kiesztergáló szerszám: 3 (tengelyirányú, ER16)
  • Legkisebb programozható elmozdulás: 0,0001 mm
  • C tengely legkisebb programozható elmozdulása: 0,0001 °

Adatok:

  • Főorsó magassága: 1000 mm
  • Bemeneti áram/teljesítmény: 25 kVA
  • Sűrített levegő igény (nyomás/ felhasználás): 0.6 MPa 45L/min
  • Hűtőfolyadék tartály: 100 l
  • Hűtőfolyadék pumpa: 0,25 kW x2
  • Kenőanyag tartály: 1,8 l
  • Kenőanyag pumpa: 0,003 kW

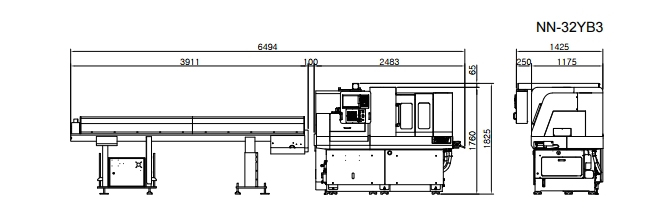

  • Magasság: 1825 mm
  • Súly (alap kiegészítőkkel): 3030 kg

B-tengely

Nem

Leszerelhető vezetőhüvely

Igen

Megmunkálható átmérő

32

Megmunkálható hossz

190

Vezérlő

Fanuc, Mitsubishi

Y-tengely

2
