Nomura-DS-NN-32UB8

Előnyei:

Kiváló ár-teljesítmény arány, különféle munkadarabok megmunkálása gyors újra szerszámozással és felhasználóbarát kezeléssel. Leszerelhető vezetőhüvely.

Kategória:

Specifikációk:

  • Tengelyek száma: 5
  • Tengelyi gyorsjárat:  30 m/min
  • kiadagolható munkadarab hossza: 93mm
  • GB Mód: 100 mm

Főorsó:

  • Főorsó furatátmérő: 34 mm
  • Max szerszámférőhely: 17 (opció: 18)
  • Külső szerszámok: 5 (12.7×3+16×2×150 mm max.)
  • Furat szerszámok: 4 (tengelyirűnyú, ER16x3+ER20x1) + 4 hátsó
  • Fúró: 4 (radiális, ER16) /opció: 5 (ER16)
  • Fúró fordulatszáma: 6000
  • Fúró teljesítménye: 1.5 kW (Mitsubishi) / 1.0 kW (Fanuc)
  • Max fúrható átmérő: 10 mm
  • Max fúrható menetméret: M8

NC:

  • NC kijelző: 8.4 Color TFT LCD (Mitsubishi) / 10.4 Color TFT LCD (Fanuc)
  • Memória tárhely: 500 KB (Mitsubishi) / 2 MB (Fanuc)
  • Szerszám korrekciós hely: 256 (Mitsubishi) / 128 (Fanuc)

Ellenorsó:

  • Tokmány átmérő: 32 mm
  • Ellenorsó fordulatszám: 6000
  • Ellenorsó teljesítmény: 3.7/1.5 kW (Mitsubishi) / 2.2 / 1.5 kW (Fanuc)
  • Max szerszámférőhely: Standard, K: 4 / K2: 6
  • Külső szerszámok: 1 (10) (K, K2: – )
  • Furat szerszámok: Standard, K2: 3 (tengelyirányú, ER16) / K:2 (tengelyirányú ER16)
  • Fúró fordulatszám: 6000
  • Fúró teljesítmény: 0.9 kW (Mitsubishi) / 1.0 kW (Fanuc)
  • Belső kiesztergáló szerszám: K: 2 (ER16) / K2: 3 (ER16)
  • Legkisebb programozható elmozdulás: 0,0001 mm
  • C tengely legkisebb programozható elmozdulása: 0,0001 °

Adatok:

  • Főorsó magassága: 1000 mm
  • Bemeneti áram/teljesítmény: 17 kVA
  • Sűrített levegő igény (nyomás/ felhasználás): 0.6 MPa 45L/min
  • Hűtőfolyadék tartály: 125 l
  • Hűtőfolyadék pumpa: 0,25 kW
  • Kenőanyag tartály: 1,8 l
  • Kenőanyag pumpa: 0,003 kW

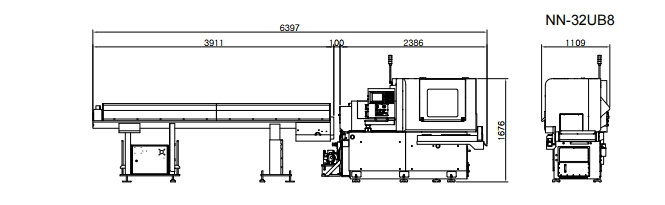

  • Magasság: 1676 mm
  • Súly (alap kiegészítőkkel): 2450 kg

B-tengely

Nem

Leszerelhető vezetőhüvely

Igen

Megmunkálható átmérő

32

Megmunkálható hossz

190

Vezérlő

Fanuc, Mitsubishi

Y-tengely

1
