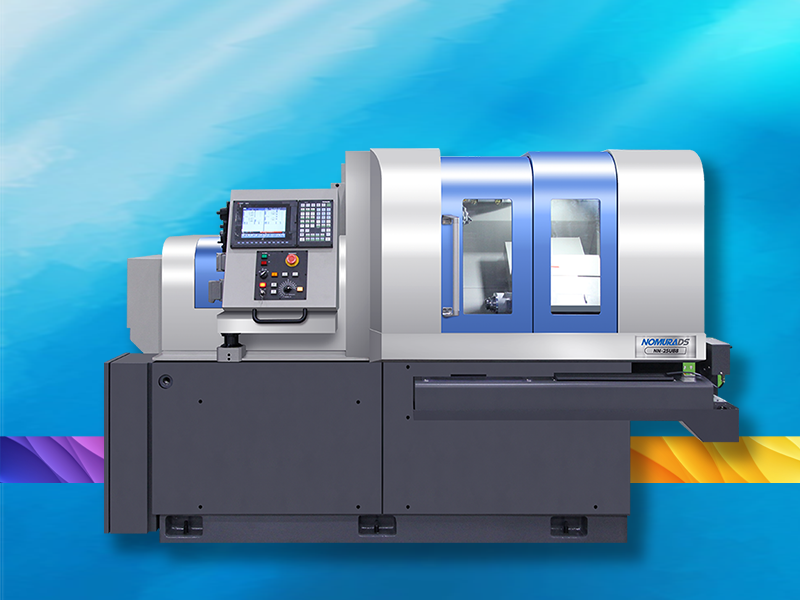

Nomura-DS-NN-25UB8

Előnyei:

Kiváló ár-teljesítmény arány, mozgatható vezérlőpanel. Excentrikus esztergaműveletek az ellenorsón. Leszerelhető vezetőhüvely.

Kategória:

Specifikációk:

  • Tengelyek száma: 5
  • Tengelyi gyorsjárat:  30 m/min
  • kiadagolható munkadarab hossza: 105 mm
  • GB mód: 108 mm

Főorsó:

  • Főorsó furatátmérő: 27 mm
  • Max szerszámférőhely: 17
  • Külső szerszámok: 5 pcs. (□12.7×3+□16×2×150 mm)
  • Furat szerszámok: 4 (tengelyirányú, ER16) + 4 hátsó
  • Fúró: 4 (radiális, ER16)
  • Fúró fordulatszáma: 6000
  • Fúró teljesítménye: 0.75 (Mitsubishi) / 1.0 kW (Fanuc)
  • Max fúrható átmérő: 10 mm
  • Max fúrható menetméret: M8

NC:

  • NC kijelző: 8.4 Color TFT LCD (Mitsubishi) / 10.4 Color TFT LCD (Fanuc)
  • Memória tárhely: 500 KB (Mitsubishi) / 2 MB (Fanuc)
  • Szerszám korrekciós hely: 256 (Mitsubishi) / 128 (Fanuc)

Ellenorsó:

  • Tokmány átmérő: 25 mm
  • Ellenorsó fordulatszám: 8000
  • Ellenorsó teljesítmény: 1.5 / 0.55 kW (Mitsubishi) / 2.2 /1.5 kW (Fanuc)
  • Max szerszámférőhely: Standard, K: 4 / K2: 6
  • Külső szerszámok: 1 (10x) (K, K2:-)
  • Furat szerszámok: Standard, K2: 3 (tengelyirányú, ER16) / K: 2 (tengelyirányú, ER16)
  • Fúró fordulatszám: 6000
  • Fúró teljesítmény: 0.4 kW (Mitsubishi) / 0.5 kW (Fanuc)
  • Belső kiesztergáló szerszám: K: 2 (tengelyirányú, ER16) / K2: 3 (tengelyirányú ER16)
  • Legkisebb programozható elmozdulás: 0,0001 mm
  • C tengely legkisebb programozható elmozdulása: 0,0001 °

Adatok:

  • Főorsó magassága: 1000 mm
  • Bemeneti áram/teljesítmény: 12 kVA
  • Sűrített levegő igény (nyomás/ felhasználás): 0.6 MPa 35L/min
  • Hűtőfolyadék tartály: 110 l
  • Hűtőfolyadék pumpa: 0,25 kW
  • Kenőanyag tartály: 1,8 l
  • Kenőanyag pumpa: 0,003 kW

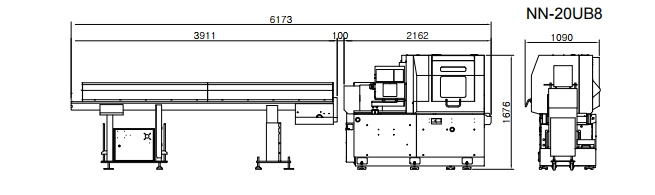

  • Magasság: 1676 mm
  • Súly (alap kiegészítőkkel): 2135 kg

B-tengely

Nem

Leszerelhető vezetőhüvely

Igen

Megmunkálható átmérő

25

Megmunkálható hossz

200

Vezérlő

Fanuc, Mitsubishi

Y-tengely

1
