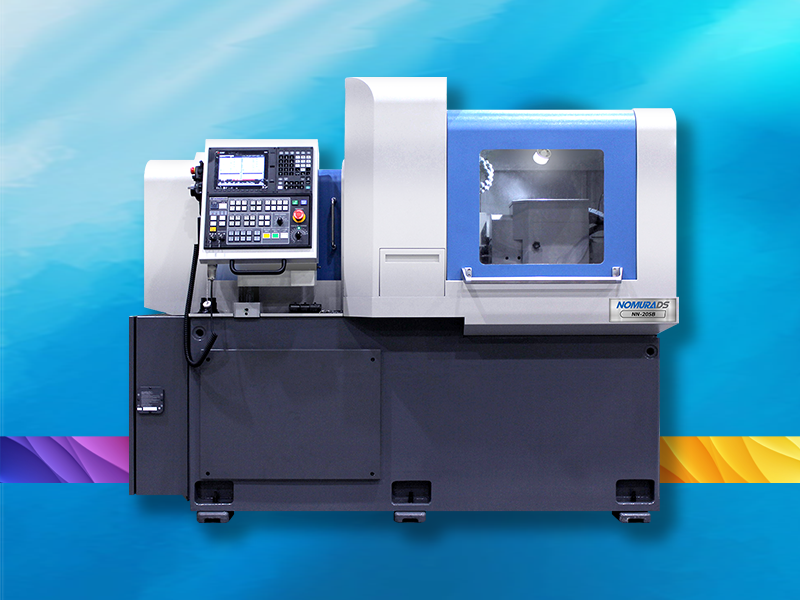

Nomura-DS-NN-20SB

Előnyei:

Felhasználóbarát és a ferdeágyas kialakításnak köszönhetően optimális a forgácseltávolítás. Beépített motor a fő- és ellenorsón. Akár 20 perc alatt könnyedén leszerelhető vezetőhüvely. Optimális kinematika különösen az orvostechnikai alkatrészekhez a legegyszerűbbtől a legnehezebb fokozatig.

Kategória:

Specifikációk:

  • Tengelyek száma: 5
  • Tengelyi gyorsjárat:  30 m/min, X1: 20 m/min
  • kiadagolható munkadarab hossza: 120 mm
  • GB mód: 50 mm

Főorsó:

  • Főorsó furatátmérő: 23 mm
  • Max szerszámférőhely: 19
  • Külső szerszámok: 5 (12,7 x 150mm max)
  • Furat szerszámok: 5 (tengelyirányú ER16+ER11x3) + 5 hátsó
  • Fúró: 4 (radiális, ER16)
  • Fúró fordulatszáma: 6000
  • Fúró teljesítménye: 0.9 (Mitsubishi) /1.0 kW (Fanuc)
  • Max fúrható átmérő: 10 mm
  • Max fúrható menetméret: M10

NC:

  • NC kijelző: 8.4 Color TFT LCD (Mitsubishi) / 10.4 Color TFT LCD (Fanuc)
  • Memória tárhely: 500 KB (Mitsubishi) / 2 MB (Fanuc)
  • Szerszám korrekciós hely: 256 (Mitsubishi) / 128 (Fanuc)

Ellenorsó:

  • Tokmány átmérő: 20mm
  • Ellenorsó fordulatszám: 10000
  • Ellenorsó teljesítmény: 3,7 / 1,5 kW
  • Max szerszámférőhely: 5
  • Furat szerszámok: 3 (tengelyirányú, ER16)
  • Fúró fordulatszám: 6000
  • Fúró teljesítmény: 0.9 (Mitsubishi) /1.0 kW (Fanuc)
  • Belső kiesztergáló szerszám: 2 (ER16)
  • Legkisebb programozható elmozdulás: 0,0001 mm
  • C tengely legkisebb programozható elmozdulása: 0,0001 °

Adatok:

  • Főorsó magassága: 1050 mm
  • Bemeneti áram/teljesítmény: 18 kVA
  • Sűrített levegő igény (nyomás/ felhasználás): 0.6 MPa 35L/min
  • Hűtőfolyadék tartály: 120 l
  • Hűtőfolyadék pumpa: 0,25 kW
  • Kenőanyag tartály: 1,8 l
  • Kenőanyag pumpa: 0,003 kW
  • Magasság: 1725 mm
  • Súly (alap kiegészítőkkel): 1950 kg
B-tengely

Nem

Leszerelhető vezetőhüvely

Igen

Megmunkálható átmérő

20

Megmunkálható hossz

200

Vezérlő

Fanuc, Mitsubishi

Y-tengely

1
