Nomura-DS-NN-10J

Előnyei:

Egyedileg választható modulok az optimális termelékenység és jövedelmezőség eléréséhez. Megbízható kinematika, könnyű forgácseltávolítás. Erőteljes orsók és hajtások. Fejlett szerkezet merev anyagok megmunkálásához.

Kategória:

Specifikációk:

  • Tengelyek száma: 6
  • Tengelyi gyorsjárat:  30 m/min
  • kiadagolható munkadarab hossza: 93 mm

Főorsó:

  • Főorsó furatátmérő: 11,5 mm
  • Max szerszámférőhely: 19
  • Külső szerszámok: 6 (12,7 x 150mm max)
  • Furat szerszámok: 4 (tengelyirányú, ER16) + 4 hátsó
  • Fúró: 5 (radiális, ER16)
  • Fúró fordulatszáma: 6000
  • Fúró teljesítménye: 1.5/0.55 kW (Mitsubishi) / 1.0 kW (Fanuc)
  • Max fúrható átmérő: 7mm
  • Max fúrható menetméret: M6

NC:

  • NC kijelző: 8.4 Color TFT LCD (Mitsubishi) / 10.4 Color TFT LCD (Fanuc)
  • Memória tárhely: 500 KB (Mitsubishi) / 2 MB (Fanuc)
  • Szerszám korrekciós hely: 256 (Mitsubishi) / 128 (Fanuc)

Ellenorsó:

  • Tokmány átmérő: 10mm
  • Ellenorsó fordulatszám: 15000
  • Ellenorsó teljesítmény: 3,7/1,5 kW
  • Max szerszámférőhely: 11
  • Külső szerszámok: 2 (12,7 x 150mm)
  • Furat szerszámok: 3 (tengelyirányú, ER16)
  • Belső hajtott szerszám: 3 (radiális, ER16)
  • Fúró fordulatszám: 6000
  • Fúró teljesítmény: 0.55/1.5 kW (Mitsubishi) / 1.0 kw (Fanuc)
  • Belső kiesztergáló szerszám: 3 pozíció (ER11)
  • Legkisebb programozható elmozdulás: 0,0001 mm
  • C tengely legkisebb programozható elmozdulása: 0,0001 °

Adatok:

  • Főorsó magassága: 1010mm
  • Bemeneti áram/teljesítmény: 18 kVA
  • Sűrített levegő igény (nyomás/ felhasználás): 0.6 MPa 30L/min
  • Hűtőfolyadék tartály: 160 l
  • Hűtőfolyadék pumpa: 0,25 kW
  • Kenőanyag tartály: 1,8 l
  • Kenőanyag pumpa: 0,003 kW

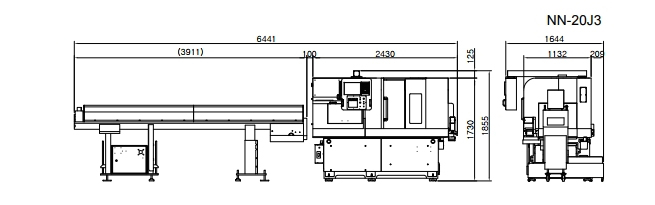

  • Magasság: 1855mm
  • Súly (alap kiegészítőkkel): 2700 kg

Leszerelhető vezetőhüvely

Nem

Vezérlő

Fanuc, Mitsubishi

B-tengely

Nem

Y-tengely

2

Megmunkálható hossz

200

Megmunkálható átmérő

10
