Nomura-DS–NN-10EX2

Előnyei:

A 15 000 ford./perc fordulatszámú, nagy sebességű fő- és ellenorsók, valamint a hajtott szerszámok 10 000 ford./perc fordulatszámmal rövidebb ciklusidőt biztosítanak. Beépített motor a fő- és ellenorsón, helytakarékos kialakítás.

Kategória:

Specifikációk:

  • Tengelyek száma: 5
  • Tengelyi gyorsjárat:  30 m/min, X1: 20m/min
  • kiadagolható munkadarab hossza: 50 mm

Főorsó:

  • Főorsó furatátmérő: 13mm
  • Max szerszámférőhely: 18
  • Külső szerszámok: 6 (10 x 100mm max)
  • Furat szerszámok: 4 (ER11x4) + 4 hátsó
  • Fúró: 4 (radiális, ER11)
  • Fúró fordulatszáma: 10000
  • Fúró teljesítménye: 0.40 / 0.15 kW (Mitsubishi) / 0.5 kW (Fanuc)
  • Max fúrható átmérő: 7mm
  • Max fúrható menetméret: M6

NC:

  • NC kijelző: 8.4 Color TFT LCD (Mitsubishi) / 10.4 Color TFT LCD (Fanuc)
  • Memória tárhely: 500 KB (Mitsubishi) / 2 MB (Fanuc)
  • Szerszám korrekciós hely: 256 (Mitsubishi) / 128 (Fanuc)

Ellenorsó:

  • Tokmány átmérő: 10 mm
  • Ellenorsó fordulatszám: 15000
  • Ellenorsó teljesítmény: 1,1/0,75 kW
  • Max szerszámférőhely: 4
  • Furat szerszámok: 4 (tengelyirányú, ER11) (K: 2db, ER11)
  • Belső kiesztergáló szerszám: K: 2 (ER11)
  • Legkisebb programozható elmozdulás: 0,0001 mm
  • C tengely legkisebb programozható elmozdulása: 0,0001 °

Adatok:

  • Főorsó magassága: 1000
  • Bemeneti áram/teljesítmény: 6,8 kVA
  • Sűrített levegő igény (nyomás/ felhasználás): 0.6 MPa 30L/min
  • Hűtőfolyadék tartály: 110 l
  • Hűtőfolyadék pumpa: 0,25 kW
  • Kenőanyag tartály: 1,8 l
  • Kenőanyag pumpa: 0,003 kW

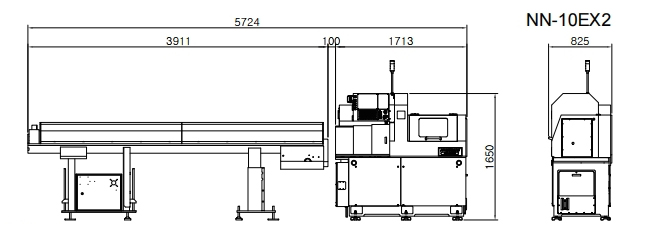

  • Magasság: 1650 mm
  • Súly (alap kiegészítőkkel): 1650 kg

Leszerelhető vezetőhüvely

Nem

Vezérlő

Fanuc, Mitsubishi

B-tengely

Nem

Y-tengely

1

Megmunkálható hossz

110

Megmunkálható átmérő

10
