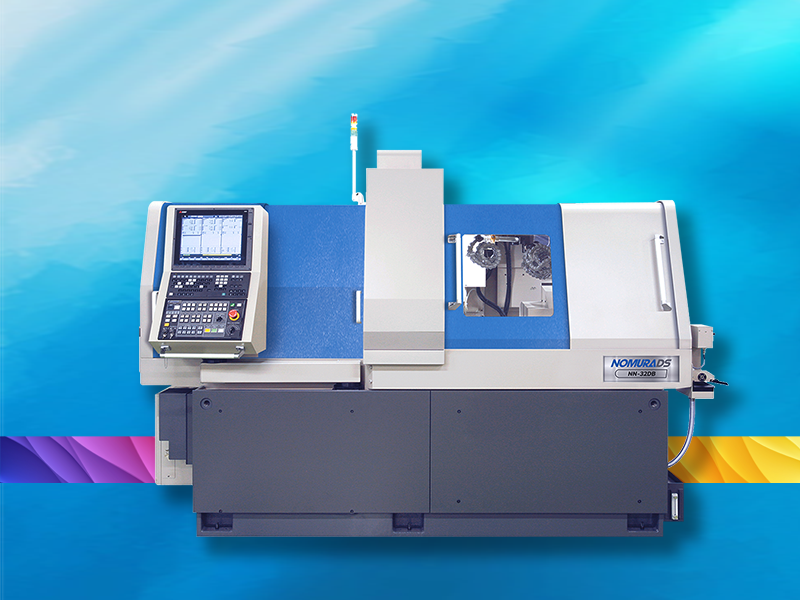

Nomura-DS-NN-32DB

Előnyei:

Moduláris szerszámozás: rugalmas, megbízható, hatékony és rendkívül termelékeny. További X3 tengely a főoldal egyidejű megmunkálásához. Akár 20 perc alatt könnyedén leszerelhető vezetőhüvely.

Kategória:

Specifikációk:

  • Tengelyek száma: 8
  • Tengelyi gyorsjárat:  Z1, Y1, Y3, Z2, X2, Y2: 28 m/min, X1, X3: 20 m/min
  • kiadagolható munkadarab hossza: 100 mm
  • GB Mód: 300 mm

Főorsó:

  • Főorsó furatátmérő: 34 mm
  • Max szerszámférőhely: 21
  • Külső szerszámok: 8 (16x4x2)
  • Furat szerszámok: 5 (tengelyirányú ER16x4, ER20x1)
  • Fúró: 8 (ER20x4x2)
  • Fúró fordulatszáma: 6000
  • Fúró teljesítménye: 1.5 kW (Mitsubishi) / 2.2 kW (Fanuc)
  • Max fúrható átmérő: 10 mm
  • Max fúrható menetméret: M8

NC:

  • NC kijelző: 15.0 Color TFT LCD
  • Memória tárhely: 500 KB (Mitsubishi) / 2 MB (Fanuc)
  • Szerszám korrekciós hely: 400 (Mitsubishi) / 128 (Fanuc)

Ellenorsó:

  • Tokmány átmérő: 32 mm
  • Ellenorsó fordulatszám: 8000
  • Ellenorsó teljesítmény: 7.5 / 3.7 kW (Mitsubishi) / 9.0 / 5.5 kW (Fanuc)
  • Max szerszámférőhely: 15 (opció: 17)
  • Külső szerszámok: 2 (16×2) (opció: 16×3)
  • Furat szerszámok: 4 (ER20×1+ER16×3) (opció 5 ER20×1+ER16×4)
  • Belső hajtott szerszámok: 4 (ER20x1+ER16x3)
  • Fúró fordulatszám: 6000
  • Fúró teljesítmény: 1.5 kW (Mitsubishi) / 2.2 kW (Fanuc)
  • Belső kiesztergáló szerszám: 5 (ER16x5)
  • Legkisebb programozható elmozdulás: 0,0001 mm
  • C tengely legkisebb programozható elmozdulása: 0,0001 °

Adatok:

  • Főorsó magassága: 1060 mm
  • Bemeneti áram/teljesítmény: 17 kVA
  • Sűrített levegő igény (nyomás/ felhasználás): 0.6 MPa 45L/min
  • Hűtőfolyadék tartály: 205 l
  • Hűtőfolyadék pumpa: 0,25 kW
  • Kenőanyag tartály: 1,8 l
  • Kenőanyag pumpa: 0,003 kW

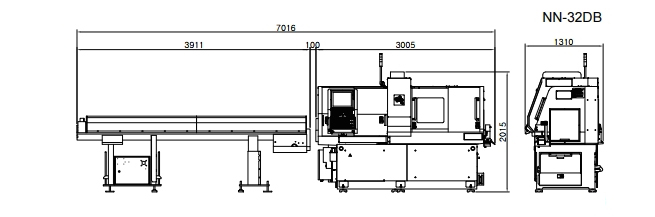

  • Magasság: 2015 mm
  • Súly (alap kiegészítőkkel): 3850 kg

B-tengely

Nem

Leszerelhető vezetőhüvely

Igen

Megmunkálható átmérő

32

Megmunkálható hossz

300

Vezérlő

Fanuc, Mitsubishi

Y-tengely

3
