CNC SZERSZÁMGÉP ÉRTÉKESÍTÉS

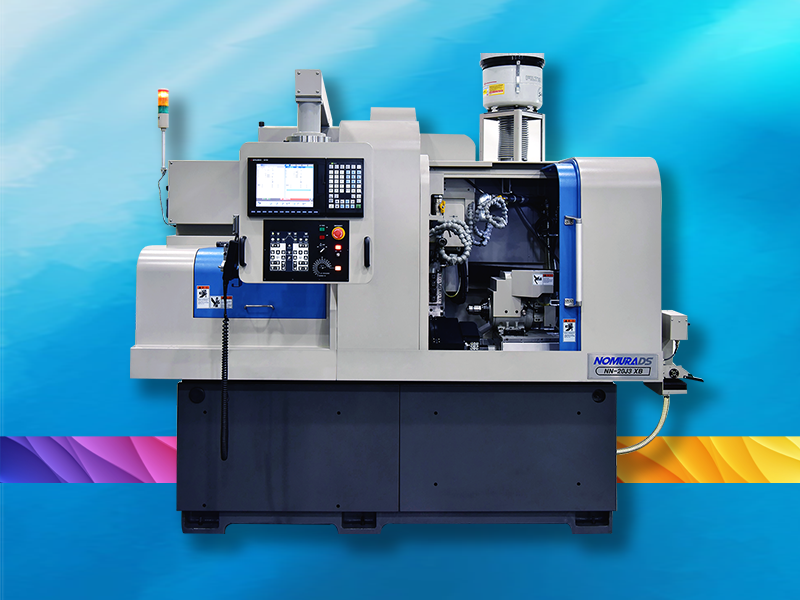

Nomura-DS-NN-20J3XB

Előnyei:

Sokoldalú B-tengely az összetett alkatrészek megmunkálásához. Moduláris szerszámozás: rugalmas, megbízható, hatékony és rendkívül termelékeny. Szinte korlátlan lehetőségek a kihívást jelentő alkatrészek megmunkálására. Több szerszám egyidejű használata lehetővé teszi a ciklusidő csökkentését.

Kategória:

Specifikációk:

  • Tengelyek száma: A, B Típus: 7 (B-tengellyel), C Típus: 8 (B-tengellyel)
  • Tengelyi gyorsjárat: 30 m/min
  • kiadagolható munkadarab hossza: 93 mm

Főorsó:

  • Főorsó furatátmérő: 23 mm
  • Max szerszámférőhely: A, C Típus: 18/ B Típus: 19
  • Külső szerszámok: A, C Típus: 5 (12,7 x 150 mm) / B Típus: 6 (12,7 x 150 mm)
  • Furat szerszámok: 4 (tengelyirányú, ER16)
  • Fúró: 5 (radiális, ER16)
  • Fúró fordulatszáma: 6000
  • Fúró teljesítménye: 1.5 / 0.55 kW (Mitsubishi) / 1.0 kW (Fanuc)
  • Max fúrható átmérő: 10
  • Max fúrható menetméret: M10

NC:

  • NC kijelző: 8.4 Color TFT LCD (Mitsubishi) / 10.4 Color TFT LCD (Fanuc)
  • Memória tárhely: 500 KB (Mitsubishi) / 2 MB (Fanuc)
  • Szerszám korrekciós hely: 256 (Mitsubishi) / 128 (Fanuc)

Ellenorsó:

  • Tokmány átmérő: 20 mm
  • Ellenorsó fordulatszám: 10000
  • Ellenorsó teljesítmény: 3,7 / 1,5 kW
  • Max szerszámférőhely: A Típus: 11 / B, C Típus: 9
  • Külső szerszámok: 2 (12,7 x 150 mm)
  • Furat szerszámok: 3 (tengelyirányú, ER16)
  • Belső hajtott szerszámok: A Típus: 3 (radiális, ER16) / B, C Típus: 4 (radiális, ER16)
  • Belső kiesztergáló szerszám: A Típus: 3 pozíció (ER11)
  • Fúró fordulatszám: 6000
  • Fúró teljesítmény: 1.5 / 0.55 kW (Mitsubishi) / 1.0 kW (Fanuc)
  • Legkisebb programozható elmozdulás: 0,0001 mm
  • C tengely legkisebb programozható elmozdulása: 0,0001 °

Adatok:

  • Főorsó magassága: 1010 mm
  • Bemeneti áram/teljesítmény: 18 kVA
  • Sűrített levegő igény (nyomás/ felhasználás): 0.6 MPa 35L/min
  • Hűtőfolyadék tartály: 160 l
  • Hűtőfolyadék pumpa: 0,25 kW x2
  • Kenőanyag tartály: 1,8 l
  • Kenőanyag pumpa: 0,003 kW

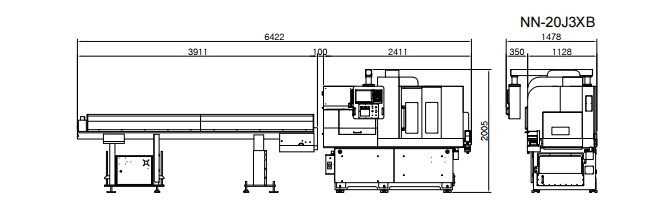

  • Magasság: 2005 mm
  • Súly (alap kiegészítőkkel): 2800 kg

B-tengely

Igen

Leszerelhető vezetőhüvely

Nem

Megmunkálható átmérő

20

Megmunkálható hossz

200

Vezérlő

Fanuc, Mitsubishi

Y-tengely

2
